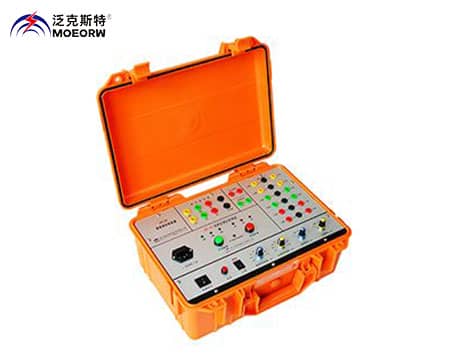

ME-MT 智能型模擬斷路器

執行標準:DL/T846.3-2004

產品別稱：智能型模擬斷路器、模擬斷路器檢測儀，智能模擬斷路器

產品特性：
※ 跳閘電阻選擇：∞Ω、100Ω、200Ω、400Ω;
※工作電源電壓：AC220V±10% 50HZ 工作電流小于0.5A；
※ 接點容量：DC220V/0.5A，AC220V/5A；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

智能型模擬斷路器

產品用途
ME-MT智能模擬斷路器采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的回路設計，可以模擬6-110KV電壓等級的三相及分相操作、單跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，更大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。
該儀器主要用于電力系統斷電保護裝置或成套繼電保護屏的整組試驗，可真實地模擬斷路器的跳合閘時間。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成斷路器反復分合帶來的不良影響。

◆智能型模擬斷路器產品原理
該斷路器采用全數字電路，時間為數字撥碼設置，可實現模擬斷路器跳合閘時間設置、三相/分相操作選擇、輸入信號邏輯控制等功能，從而模擬斷路器的跳、合閘動作。

◆智能型模擬斷路器產品使用方法
（1）本儀器跳合閘電源電壓為DC220V與DC110V兩檔，試驗前必須選擇好電壓與輸入電壓一致。
（2）本模擬斷路器可以模擬分相操作斷路器，也可模擬三相操作斷路器，跳合閘阻抗選擇為400歐、200歐、110歐任意選擇，當模擬分相操作斷路器時，其跳合閘輸入端子分別為A合、A跳、B合、B跳、C合、C跳；當模擬三相操作斷路器時，其跳合閘輸入端子為三跳、三合。另外，面板上還設有手動合閘和手動跳閘按鈕，并設有跳合閘信號燈，分別為A合、B合、C合三個紅色信號燈和A跳、B跳、C跳三個綠色信號燈，在模擬三相操作斷路器時，A、B、C三相信號燈同時明滅。
（3）在模擬回路中設有繼電器A、B、C各輸出一組轉換觸點，動斷觸點閉合或斷開觸點斷開的觸點與操作電源完全隔離，可與微機型繼電保護試驗設備進行配合。
（4）模擬斷路器可模擬跳閘和合閘時間，時間設置為撥碼開關設置，精度高。跳閘時間設置范圍為20-200ms，合閘時間設置范圍為20-100ms。

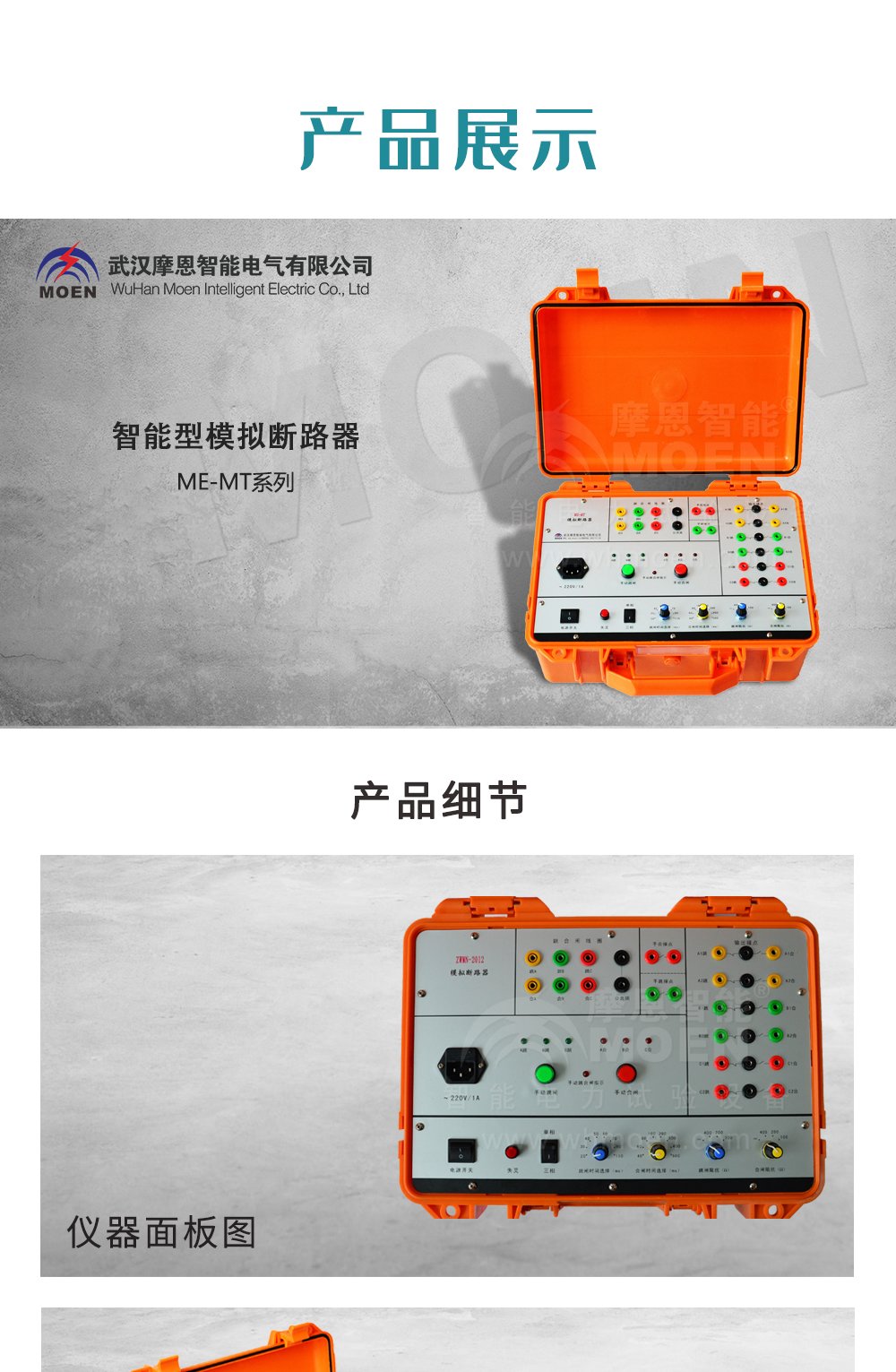

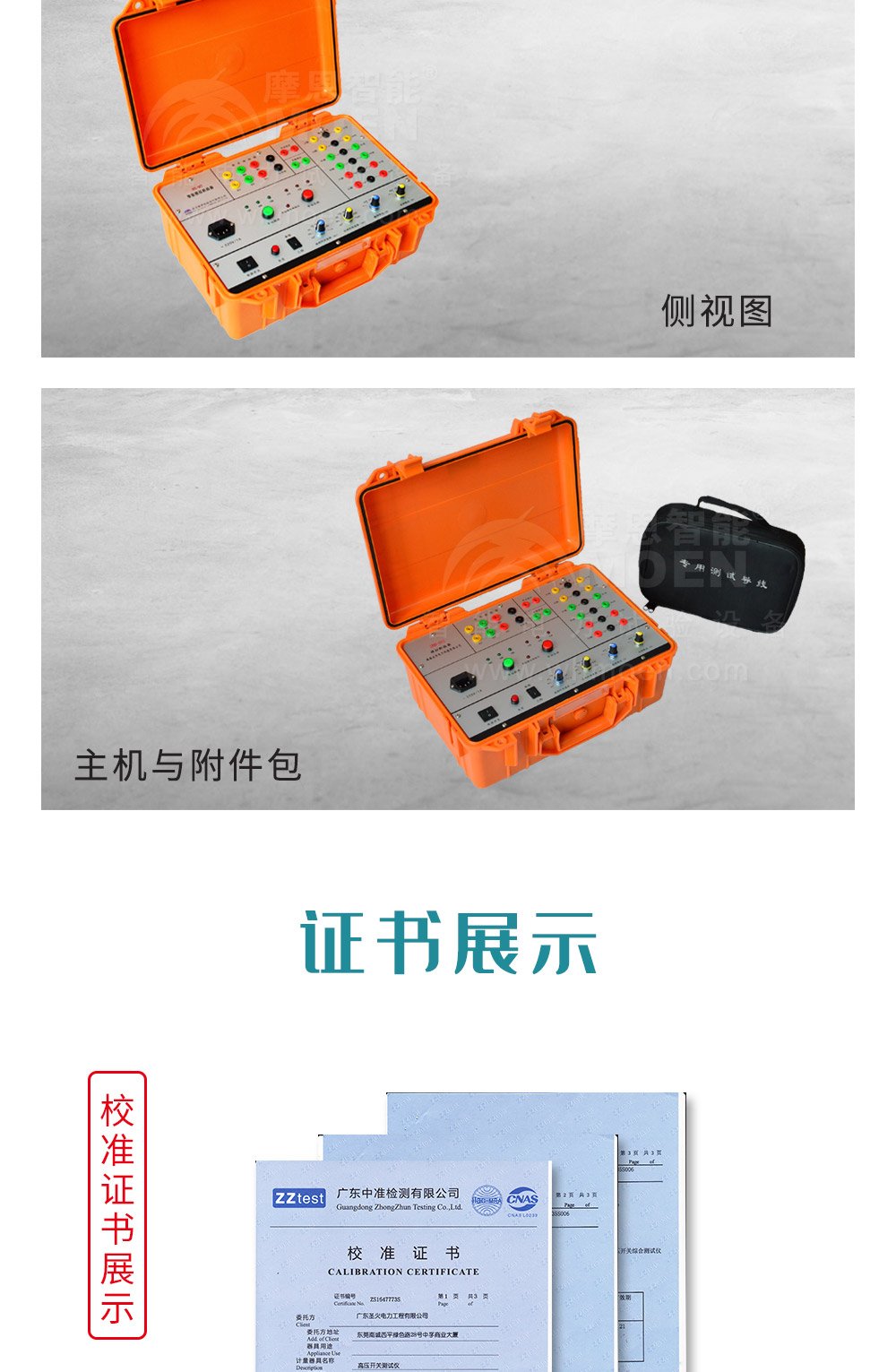

智能型模擬斷路器產品展示

◆智能型模擬斷路器技術參數
?工作電源電壓 AC220V±10% 50HZ 工作電流小于0.5A。
?跳、合閘操作電壓 DC48V-DC220V。
?跳、合閘時間跳閘時間選擇：20ms、30ms、40 ms、50 ms、60 ms、70 ms、90 ms、110 ms，誤差不超過±5ms。
合閘時間選擇：40 ms、60 ms、80 ms、100 ms、200 ms、300 ms、400 ms、500 ms，誤差不超過±5ms，（500ms時，誤差不超過±20ms）。
?跳、合閘電流跳閘電阻選擇：∞Ω、100Ω、200Ω、400Ω
合閘電阻選擇：∞Ω、100Ω、200Ω、400Ω
?跳、合閘電流由跳、合閘時間控制自動切斷。
?手動跳合閘當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。
?斷路器失靈當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。
?開出量接點容量：DC220V/0.5A，AC220V/5A。
?斷路器位置輸出接點：斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。
?手合、手跳接點：手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。
